こんにちは。



スマホの画面が割れたのでAliExpressで交換用のスマホの画面を購入し、自分で交換修理してみました。

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑画面全体が割れてしまいました。



📱アリエクで交換用の画面を購入📱



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

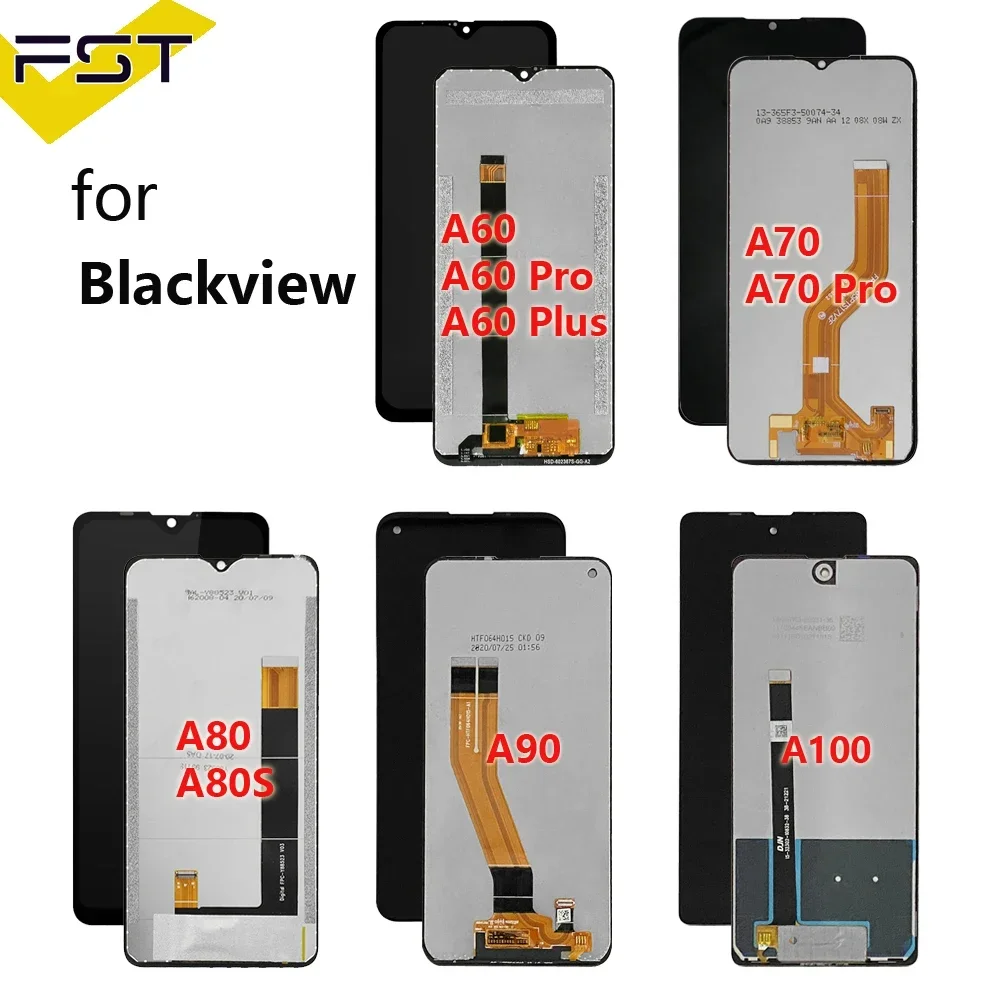

For Blackview A60 A90 LCD Display Touch Screen Assembly For Blackview A70 A80 Pro LCD Display A80 Plus A52 A55 A85 A95 A100 LCD - AliExpress 509
Smarter Shopping, Better Living! Aliexpress.com

私が使用していたスマホはBlackview A55 Proというスマホで調べたら↑アリエク(AliExpress)に交換用の画面が売られていたので早速購入しました。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑このページの自分の形式のスマホのを選択して購入しました。自分はBlackview A55 Proなので選択して注文しました。



私が購入したときは50%OFFで2,220円でした。15日に注文して25日に到着したので商品到着まで10日間かかりました。



このアリエクは中国のアリババの国外向けのショッピングサイトで、怪しい物もいっぱい売っていますが、ゲーム機やスマホの交換用の部品などには評価が高いサイトです。



📱用意するもの📱



私の場合は両面テープが交換用の液晶画面に付属していると思って両面テープを用意していなく手持ちのセメダイン接着剤でくっつけたのですが、両面テープや接着剤などがあると良いと思います。



また暗い部分の細かいところを照らす為にライトと、あとは液晶画面を剥がすときに間にねじ込む細いマイナスドライバーやカッターのような物もあると便利です。





📱スマホカバーを外す📱

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑これが画面が割れたスマホです。



ポケットに入れていたのですが、落として割ってしまいました。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑まずはカバーを外します。



小さいマイナスドライバーなどを使って傷つけないように慎重にカバーを外していきます。



📱ネジ、カバーを外す📱

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑次に画像のプラスネジを外していきます。



結構ネジがありますね、外したらなくさないようにネジを分かりやすい所に置いておきます。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑ネジを外したら電池カバーを外します。



カメラ、指紋認証のカバーを外す

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑カメラとか指紋認証とかのカバーも外します。



細いカッターみたいなのでもねじ込んで外せると思います。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑付属のピックみたいなので隙間にねじ込み外します。



ここもスマホの縦とか横とか慎重に色々な角度からねじ込んだりして外していきます。



電池カバーを外し、電池のシールも剥がす

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑シールを慎重に剥がしていきます。このシールは入れるときにまた使うので取っておきます。(画像ではカメラのところのカバーを外していませんが、先にカメラのところのカバーを外しておきます。)



なぜカメラのところのカバーを先に外しておくのかというと、電池のシールを剥がすと端子でしか電池が繋がれていないので、端子が切れてしまわないように先にカメラの方のカバーを外しておきます。



端子を慎重に外す

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

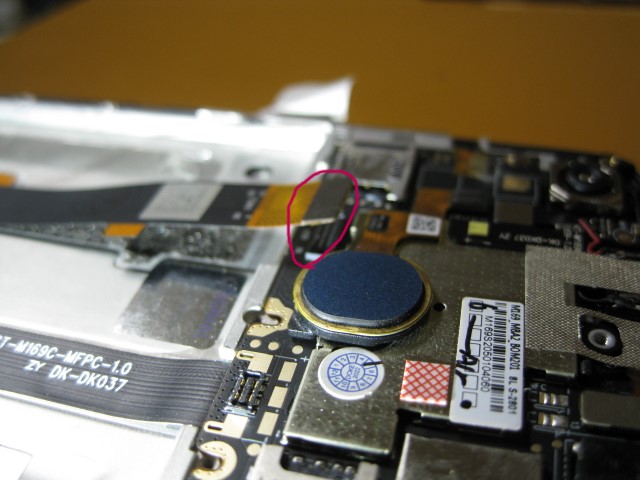

↑画像赤丸の電池の端子と、液晶画面の端子を外します。



ここは慎重に外します。画像の機種だと上に引き上げるだけで外れましたが、外し方は機種によって多少異なるかもしれません。



もし端子が傷ついてしまったら起動できなくなるので慎重に外します。



外した電池に剥がしたシールを貼っておく

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑剥がしたシールは画像ではシールを貼っていませんが、剥がしたシールを元通りに電池に貼り付けておきます。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑シールを元通りに電池に貼っておきます。

液晶画面の端子を外す

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑指で外しずらかったら細いピンセットや器具などで慎重に外していきます。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑端子から外れたらくっついてるものをペリペリと剥がしていきます。



📱液晶画面を剥がす📱

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑次にスマホの液晶画面を剥がしていきます。



裏返したときに後ろが丸裸なので注意、後ろにタオルなど柔らかいものを敷いて慎重に作業をしたほうが良いと思います。



スマホの画面とカバーの間に細いマイナスドライバー等を挟んで外していきます。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑スマホの画面が剥がれてきたらあとは手ではがせると思います。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑ここまで来たら手で剥がしていきます。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑液晶画面の端子もカバーの穴から抜きます。



📱液晶画面を剥がしたら掃除する📱

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑液晶画面を外し端子を抜き取ったら、掃除します。



特に側にはガラスなどが付いているのでガラスが残らないように掃除していきます。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑先が細いマイナスドライバーなどで慎重に掃除します。



📱液晶画面を付ける📱

掃除が終わったら交換用の液晶画面を付けていきます。



カバーに両面テープや接着剤を付ける

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑掃除が完了したら、カバーの側に両面テープや接着剤をつけていきます。



自分は両面テープがなかったので、ホームセンターなどに売っているセメダインを使いました。



液晶画面の端子を接続する

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑新しい液晶画面をつけていきます。



端子に傷つけないように慎重に、まずは液晶の端子を通していきます。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑液晶の端子を裏側に通して端子に接続します。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑ここも慎重に端子を接続します。



端子がズレていたりすると、当たり前ですが起動しませんので横からライトを当てたりしながらズレがないように慎重に接続します。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑端子がうまく入ったら、カチッと音がするまで指の腹で押します。



端子がうまく接続したら黒いケーブル部分をペタッと貼り付けます。



📱電池を付ける📱

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑次にテープを元通りに付けた電池の端子も慎重にズレがないように付けていきます。



dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑電池を元通りにシールを貼って入れます。



あとは元通りにカバーを付けていきます。



📱起動確認📱

dorublog | スマホの画面が割れたので自分で修理、交換してみました AliExpress アリエク 液晶 Blackview A55

↑無事に起動できました。



お疲れ様でした。
