こんにちは。



ゲームボーイポケットの画面が真っ黒になったので、アリエクで交換用のゲームボーイポケット用の偏光版を購入して交換、修理してみました。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑見ての通り画面が真っ黒になっています。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換
1Pc Screen Polarizing Film For Gamboy GB GBP Backlit Screen Modify Part Polarized Polarizer Filter Film Sheet Polarizing Film
Smarter Shopping, Better Living! Aliexpress.com

↑今回購入しましたのは、この偏光版になります。



アリエクで100円くらいで、送料いれて300円くらいで購入しました。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑まずはゲームボーイポケットの背面のY字のネジを外していきます。



6個のネジを外すと中が開きます。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑裏面のY字のネジを外し、裏側のカバーを開くと中身はこのようになっています。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑画面と繋がっている端子を取り外します。画像赤丸の白い部分を上にカチっと両側を引きます。



白い部分を両側引いたら、細いマイナスドライバーとかで端子を引っ張るだけで抜けます。



あまり力は入れずに抜けますので、端子を傷つけないように慎重に抜きます。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑端子が抜けるとこのようになります。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑次に画像赤丸の3本のY字のネジを外し、基盤を取ります。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑次にゲームボーイポケットの画面を取ります。



画像のようにマイナスドライバーなどを挟み込むと画面を取りやすいです。



画面は接着剤でくっついてるので、斜めとかにしながら画面と接着剤を剥がしていきます。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑画面が取れました。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

この画像赤丸の部分を傷つけると起動しなくなってしまうこともあるそうなので、慎重に丁寧に扱います。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑この画面が真っ黒の偏光版をまずは剥がす必要があります。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑偏光版の角から剥がします。



結構粘着強く貼ってあるのでなかなか手こずりました。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑角の偏光版が剥がれてきたらあとは指で剥がします。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑結構粘着強く貼ってあります。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑剥がれました。



あとは、この画面をきれいに掃除する必要があります。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑こういったヘラみたいなのでコシコシ削るようにして、偏光版の接着剤を取っていきます。



コツは無水エタノールを何回も染み込ませて接着剤をふやけさせながら清掃していくとゴミを取りやすいです。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

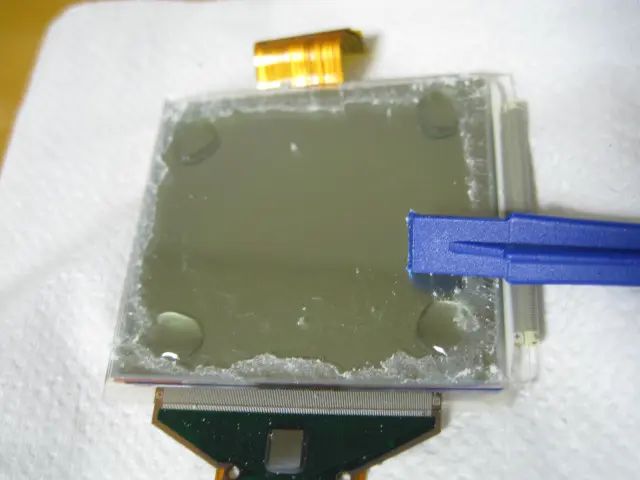

↑無水エタノールを染み込ませ、ヘラで取っていきます。



下にティッシュを敷いています。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑ここがかなり手間取りました。



真ん中は簡単に削れたのですが、角の端っこのところがなかなか取れません。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑端っこに無水エタノールを染み込ませヘラで削って清掃していきます。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑30分くらいやって綺麗になりましたが端っこが完全に取れませんでした。端っこが取れないのでこれで偏光版を貼りました。



注意 : 偏光版を貼る前に一回偏光版の向きを確かめるために、一回テスト起動する必要があるので、一回組み立ててゲームボーイを起動したら偏光版を画面の前にかざすだけで偏光版の向きを確認可能です。



偏光版の向きを間違えるとゲームボーイの白と黒の部分が逆になってしまうので、偏光版の向きを間違えないように注意。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑テスト起動する必要があるので一旦画面の端子を差し込み電池を付けて起動テストして偏光版の向きを確かめます。



偏光版は貼らなくても画面の前にかざすだけで確認できます。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑偏光版の向きを確認したら偏光版を貼っていきます。



偏光版の向きを間違えるとゲームボーイの白と黒の部分が逆になってしまうので、偏光版の向きを間違えないように注意。



偏光版の表と裏に薄いシールが張ってあるので、偏光版の角にテープを付けたりして剥がしていきます。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑角のところにテープを張ってシールを剥がして、偏光版を貼っていきます。(偏光版の向きを間違えないように)



偏光版を貼ったら、あとは元通りに戻すだけです。



dorublog | ゲームボーイの画面が真っ黒になったときの修理方法 画面交換

↑無事に画面交換、修理できました!



お疲れ様でした。
