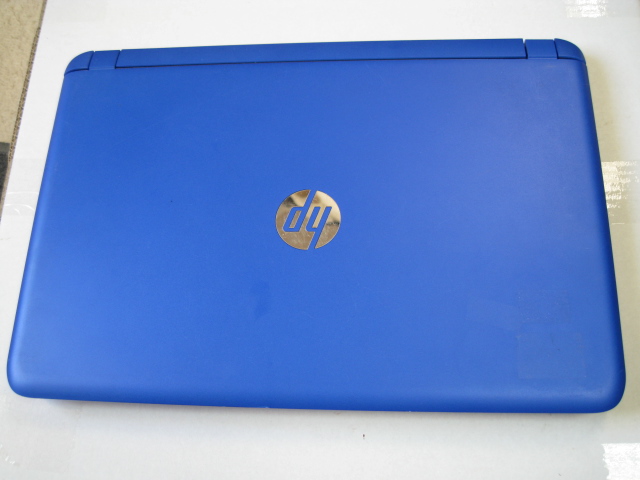

HP pavilion 15 ab253tu
ノートパソコン取り外し方 HDDからSSDへ交換方法
HP pavilion 15 ab253tuをHDDからSSDへ交換したので、分解方法、ケースの取り外し方、SSDへの交換方法を記載しました。

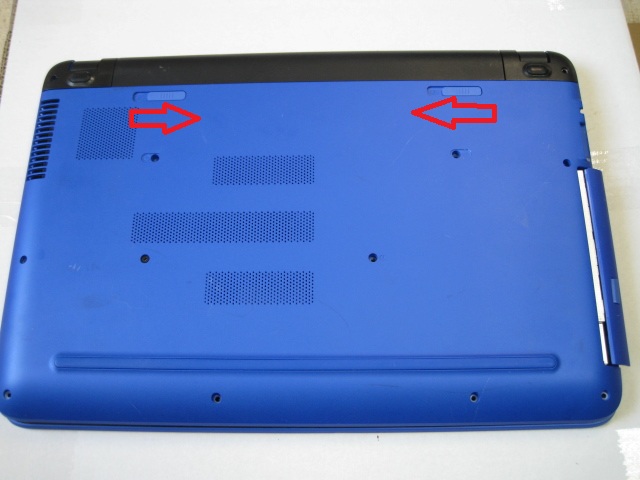

裏面のネジを外す

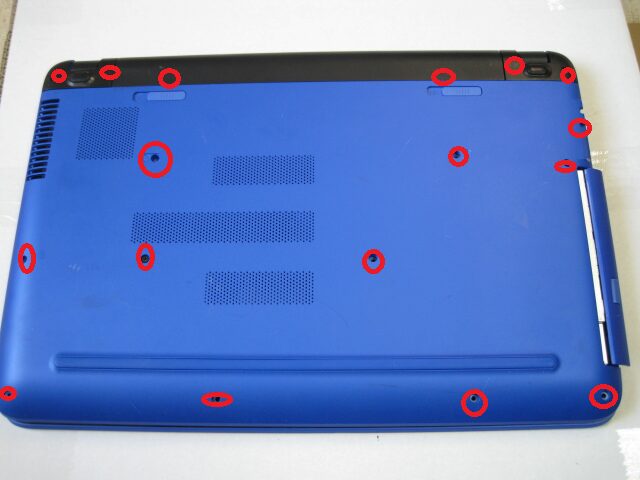

まずはPCケース裏側のネジをすべて外します。
結構ネジが多いのでなくさないように、外したネジを入れ物などに入れておきます。
ネジの本数が多いのでなくさないようにケースなどに入れておきます。
DVDドライブを取り外す
↑DVDドライブを取り外します。

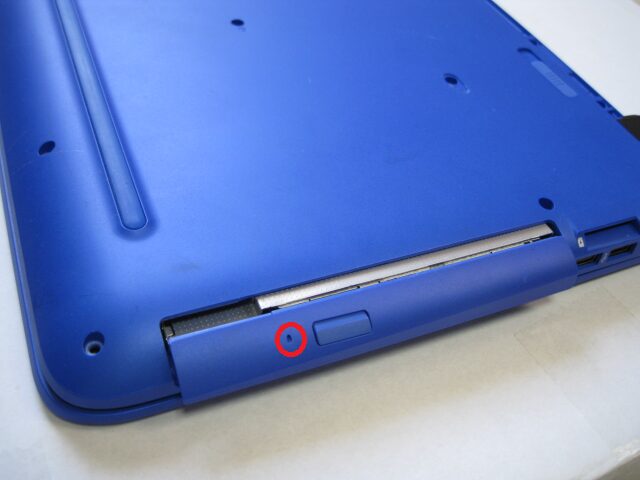

DVDドライブの小さな穴に針金のようなので軽く押すとスッと出てきます。

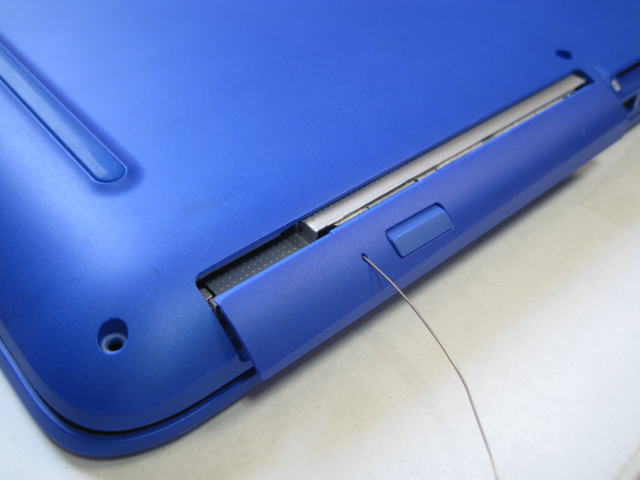

このDVDドライブに針金を入れると飛び出してくるので、力を入れずに軽めに入れるだけで取り外せます。

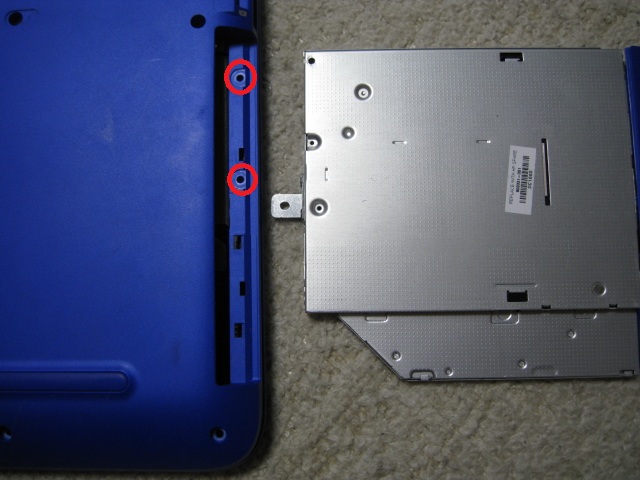

DVDドライブを取り外したら、DVDドライブの下にある2つのネジも取り外します。
隅っこのカバーを取り外す

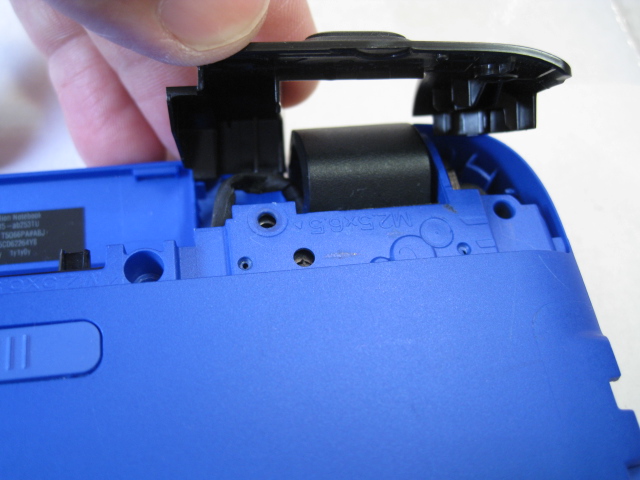

隅っこの黒いカバーもネジを外したら片側を持ち上げて取り外します。
こちらも引っ掛かりが取れれば軽く持ち上げただけで取り外せます。
ケースとキーボード 基盤を取り外す

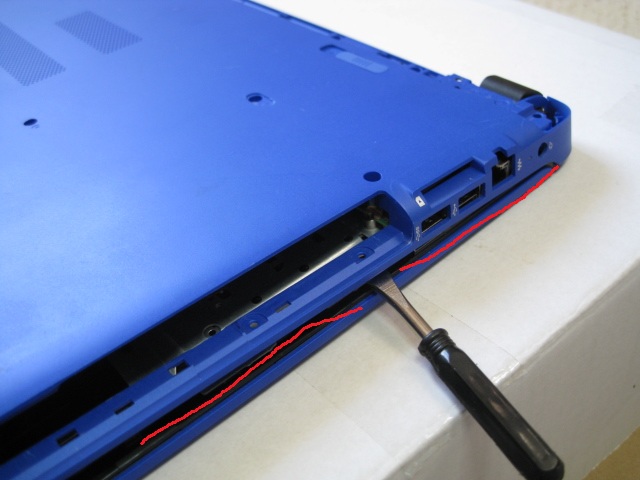

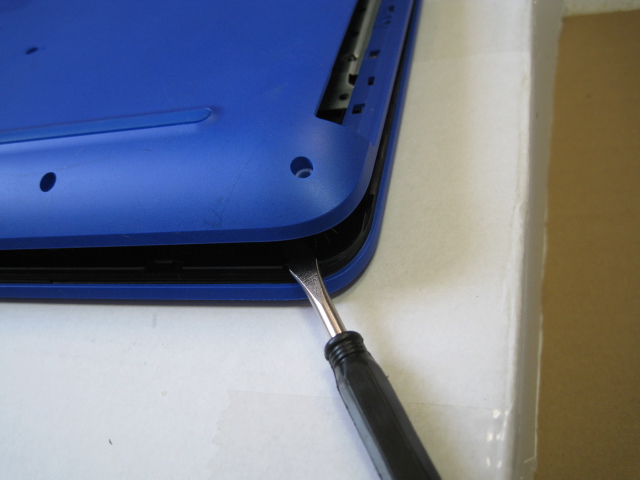

基盤とケースの間に-ドライバーなどを挟み込んで、ケースを取り外します。
マイナスドライバーでスーッと横に移動させて引っ掛かりを取ると、取り外せます。

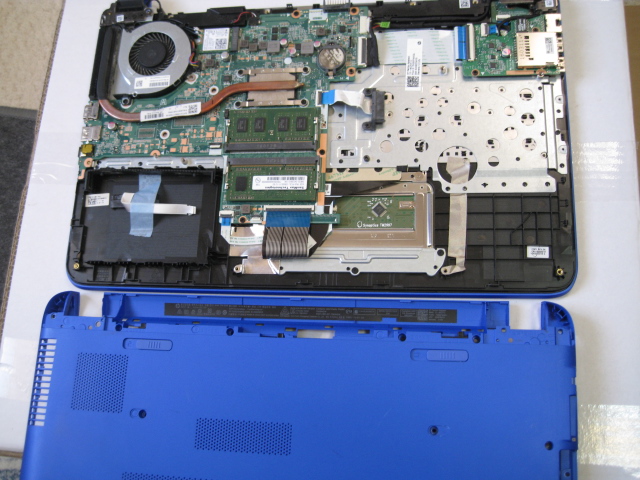

外れました。
HDD SSDとの接続ケーブルを取り外す
HDD、SSDを取り外す時は、ケーブルを切らないように注意します。
ケーブルは切らないように慎重に外します。

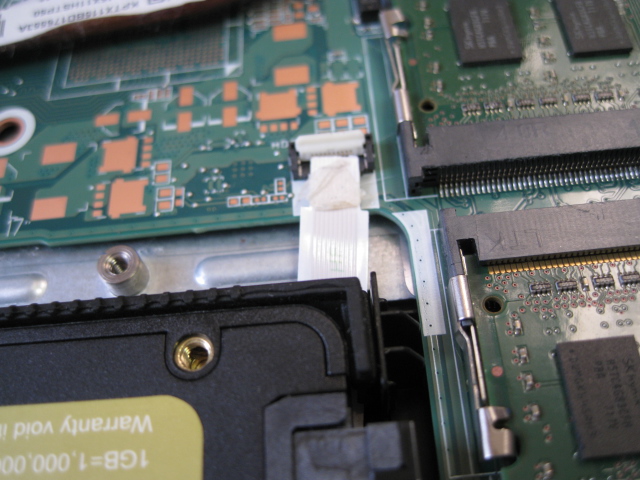

HDD、SSDとの接続ケーブルの留め具を上にあげてから、ケーブルを引いて抜きます。

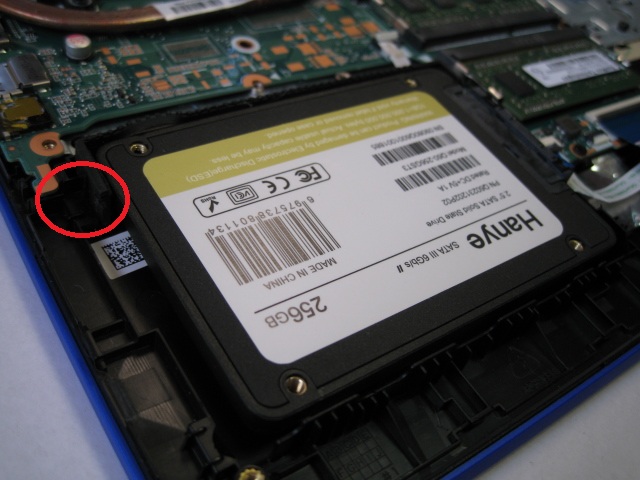

画像赤丸のところに引っ掛かりがあるので、HDD、SSDの反対側を持ち上げてから取り外します。

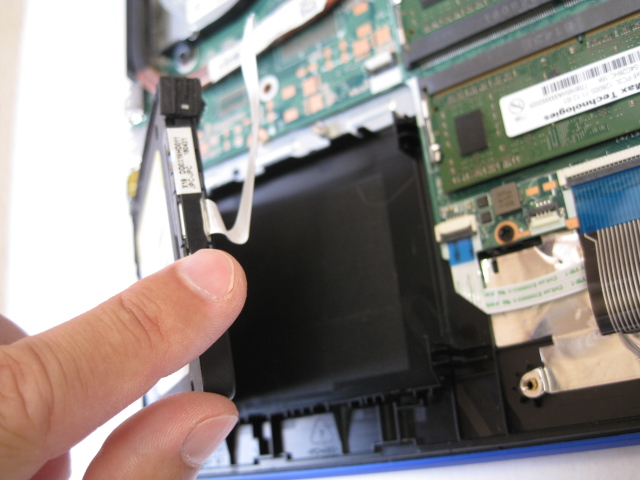

片側を持ち上げて留め具を取り外します。
ここも、まだケーブルが付いているので慎重に外します。

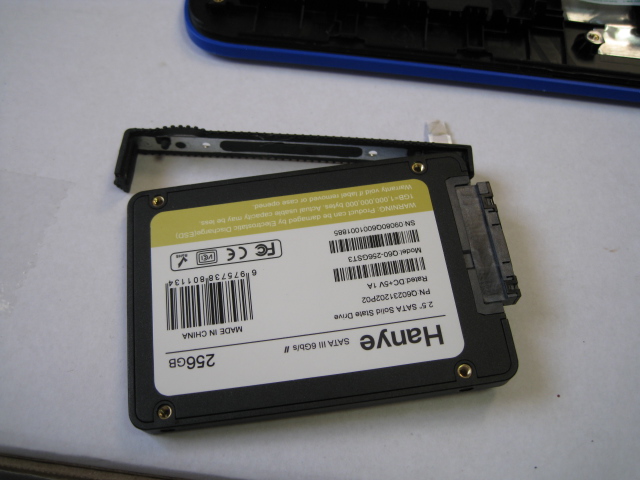

取り外しました。

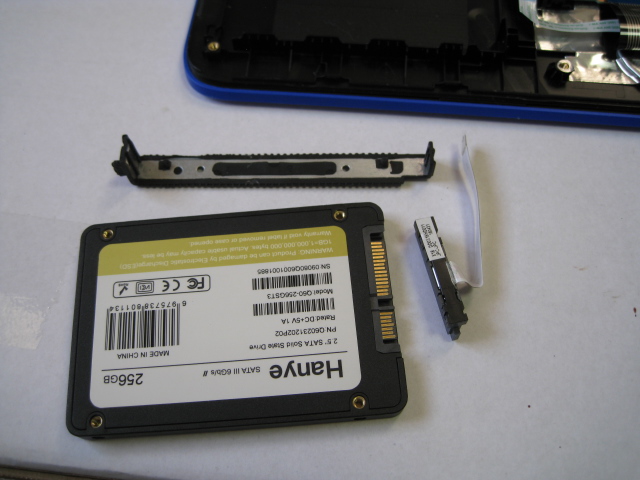

留め具や、ケーブルを外していきます。ケーブルが傷つかないようにしていきます。
すべて取り外しました。
SSDを取り付ける時は、反対の容量で取り付けていくだけです。
お疲れ様でした。
